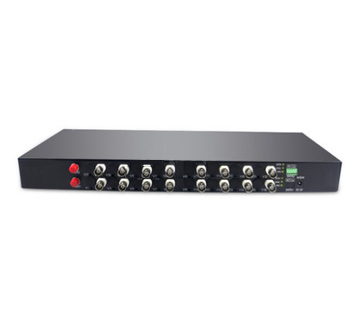

16 路影像 1反向RS485 |
 |
| |
|
|
|
|
|
|
| • |
視頻界面數：16 路視頻 |
| • |
光纖接頭：2埠 FC 單模單纖 |
| • |
影像接頭：BNC 接頭 |
| • |
數據接頭：RS485 |
| • |
傳輸距離：10km。 |
| • |
支援像素：720P，960P，1080P。 |
| • |
支援格式：AHD，TVI，CVI。 |
|
• |
發射波長：1310/1550 (nm) |
|
• |
電壓輸入：12V DC 2A |
|
• |
具 3個 LED 指示燈。 |
| • |
尺寸：480*50*185 mm。 |
| • |
可裝置在19 吋標準機架收容箱上 |
|
• |
單模/多模光纖適用 |
|
|
|
|
|
|
|
|
 系統特色 |
|
採用最新晶片，高品質光收發一體模組，性能穩定，品質優良。適用於監視器、高可靠性的網路 |
|
及一般光纖網路環境中。 |
|
|
12V DC 標準電源插頭
採用先進的電源管理晶片和合理的散熱佈局設計保證了長時間與高可靠的工作 |
|
|
檢測中的設備 3 LED燈全亮
正常運轉
請勿用眼正對鐳射發射器，以防對眼睛造成傷害 |
|
|
|
|
|
系統規格 |
| • |
影像埠數：16埠 |
| • |
影像接頭：BNC |
| • |
影像頻寬：8Mhz |
| • |
影像系統：PAL、NTSC、SECAM |
| • |
輸入阻抗：75Ω |
| • |
影像位準：1 Vp-p |
| • |
影像訊號雜訊干擾 ≥
70dB |
| • |
微分增益（10%-90%APL）DG < 1% ( typical
value) |
| • |
差分相位（10%-90%APL）DP < ±1 ( typical
value) |
| • |
採樣率：10MHZ |
| • |
安規FCC Part 15 C1ass A，CE Mark認證 |
| • |
光纖接頭：2埠 FC |
| • |
光容許衰減值 ≧19dB |
| • |
傳輸距離：10KM |
| • |
運作波長：TX1310nm/RX1550nm
(傳輸)，TX1550nm/RX1310nm (接收) |
| • |
編碼型式：RS-485/RS-422 |
| • |
工作溫度：-25-65度 |
|
• |
單模/多模光纖適用 |
|
|
|
|
|
|
|
|
|
|
|
|
